数据集中器

1.1 硬件接口描述

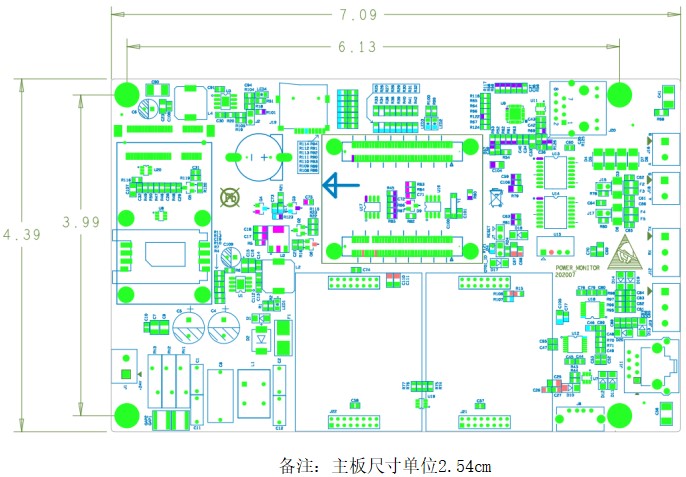

                                                                                         图1.1

 如图1.1所示，主板由外部DC24V供电输入，具有双路TTL串口、双路232串口、双路485串口、百兆网络及4G网络支持，板载加密芯片、实时时钟芯片、512MB工业级DDR3、4GB工业级EMMC，工业级CPU主频528MHz。

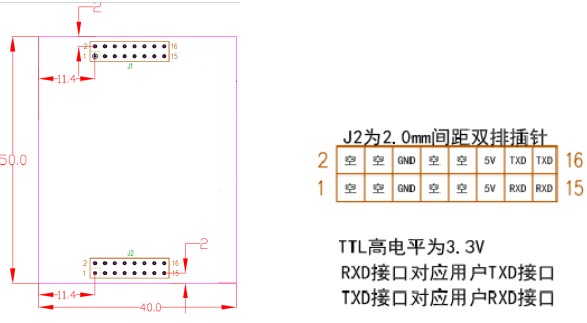

其中TTL串口预留模块尺寸定义如下图（单位cm）：

   1.2 软件接口描述

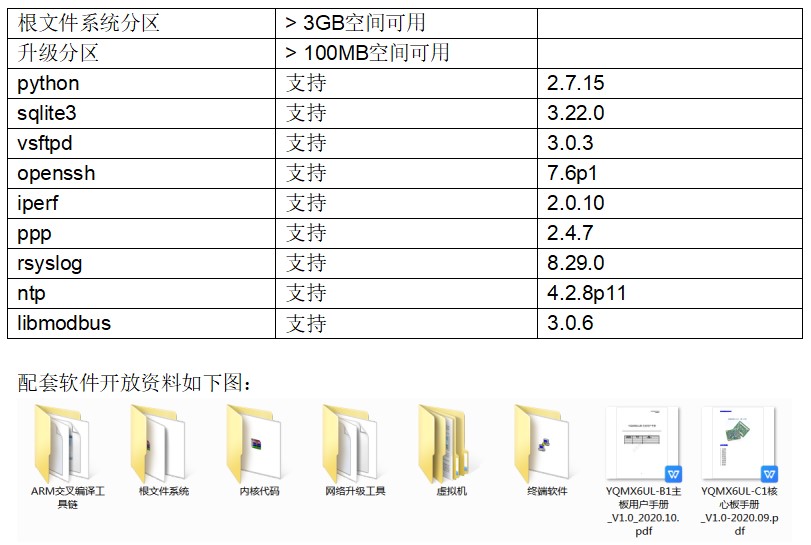

主板搭载的4.9内核版本。系统存储空间最大化分配，充分保证用户数据及日志长时间储存。

2.平台使用

2.1 准备串口调试工具

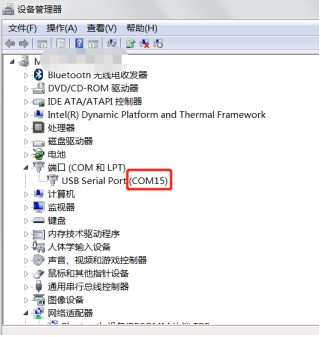

本手册以putty举例说明，图示例为COM1，具体根据实际串口号配置。

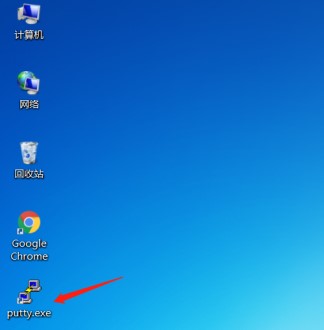

 双击打开putty.exe，

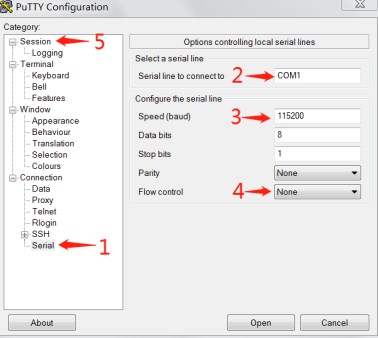

 依顺序更改配置参数，

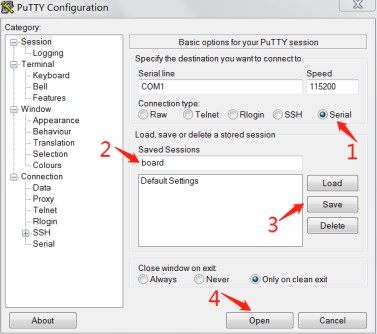

 保存配置并打开串口，

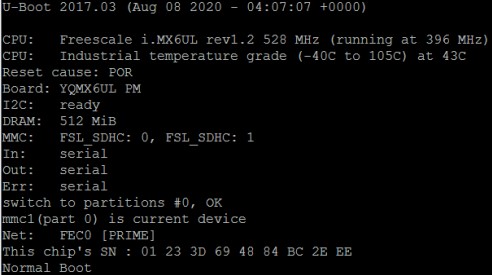

 主板通电，串口输出信息，

 备注：如需进入shell终端，需在启动过程中输入YQ组合键。
